Tutoriel illustré pour démonter le boîtier BMW CCC, accéder à la carte d’alimentation et remplacer les condensateurs responsables des problèmes d’écran noir, de redémarrage en boucle et de blocage sur le logo BMW.
Cette intervention nécessite des connaissances en démontage automobile, en électronique et en soudure. Débranchez la batterie du véhicule avant toute manipulation. Toute intervention est réalisée sous votre propre responsabilité.

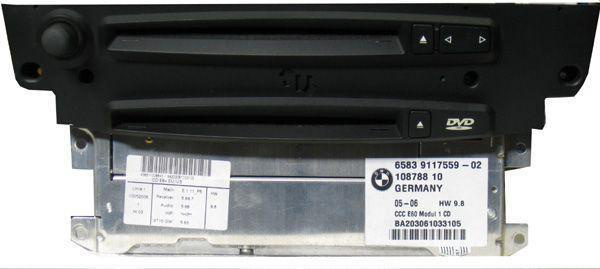

Ce guide concerne les modules CCC Radio GPS installés sur plusieurs générations de véhicules BMW. Le démontage du tableau de bord peut varier légèrement selon le modèle et l’année du véhicule, mais le principe de réparation du boîtier reste similaire.
Avant de commander ou d’installer le kit, vérifiez que votre véhicule est bien équipé d’un module CCC. Certains modèles BMW peuvent utiliser un système M-ASK, CIC ou NBT différent.

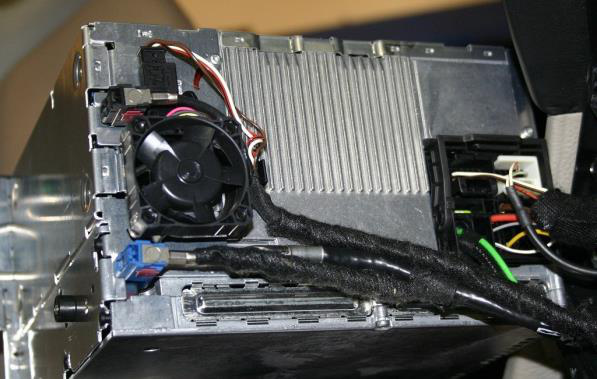

Le boîtier CCC, également appelé Car Communication Computer, contrôle une grande partie des fonctions multimédias du véhicule. Lorsqu’il commence à tomber en panne, plusieurs symptômes peuvent apparaître.
Dans de nombreux cas, la panne est liée au vieillissement de condensateurs électrolytiques placés sur la carte d’alimentation du module. La chaleur produite par le boîtier réduit progressivement leur durée de vie.
Les condensateurs standards prévus pour une température maximale de 85 °C ne sont pas recommandés. Pour une réparation durable, utilisez des condensateurs longue durée supportant 105 °C.
Le kit de réparation contient quatre condensateurs électrolytiques longue durée adaptés à la carte d’alimentation du boîtier BMW CCC.
Les dimensions des condensateurs sont importantes. Ils doivent pouvoir être installés correctement sous le radiateur et à l’intérieur du boîtier sans toucher les autres composants.

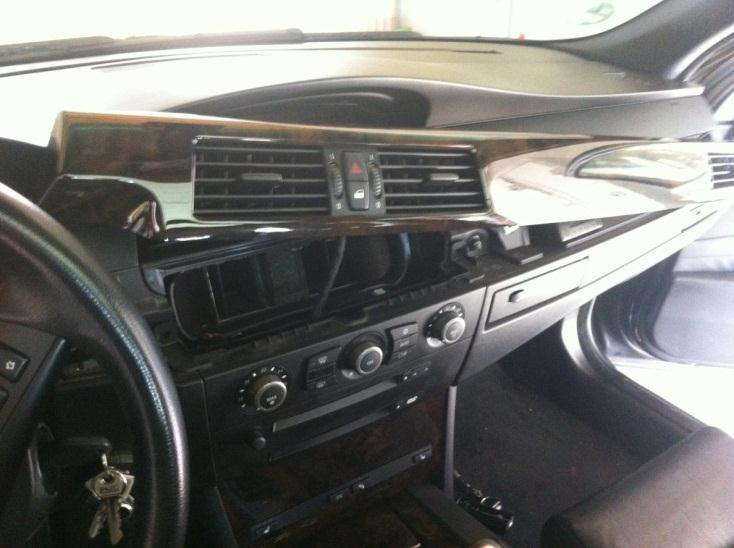

Avant de commencer, préparez les outils nécessaires et travaillez sur une surface propre et bien éclairée.

Il est préférable d’effectuer le démontage lorsque l’habitacle est chaud. Vous pouvez mettre le chauffage du véhicule pendant quelques minutes avant de commencer. Les plastiques seront plus souples et le risque de casser une façade ou un clip sera réduit.

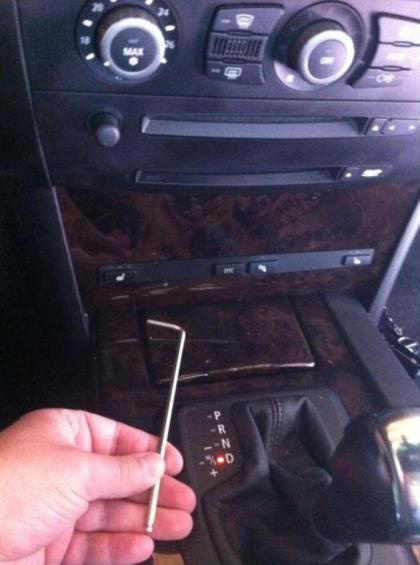

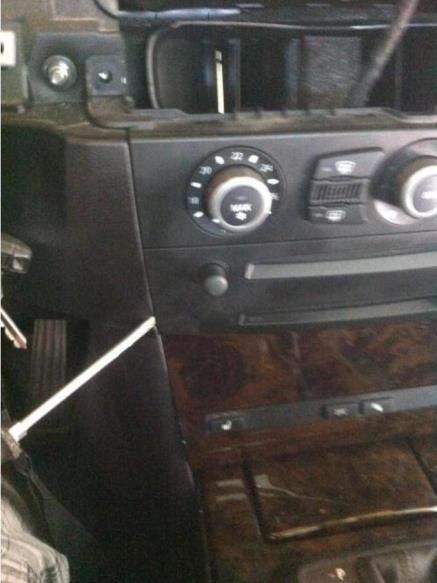

Commencez par retirer délicatement les éléments de finition situés autour de l’autoradio, de l’écran et des commandes de climatisation.
Utilisez de préférence des outils en plastique afin d’éviter de marquer ou de rayer les garnitures. Repérez les clips et les vis avant de tirer sur les façades.

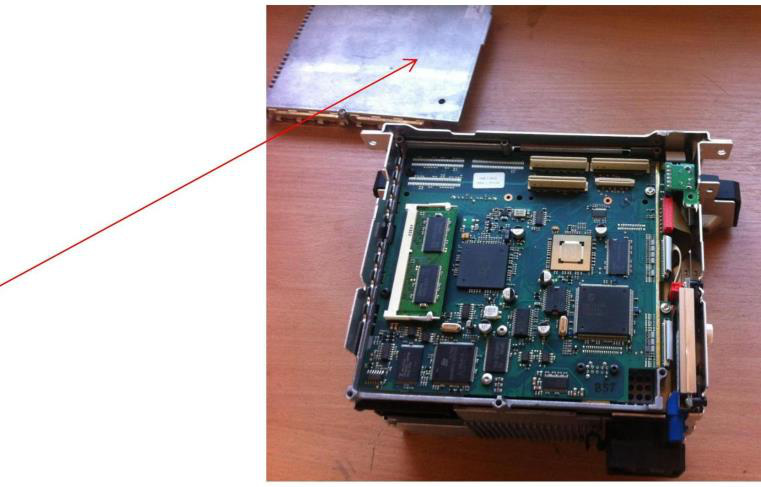

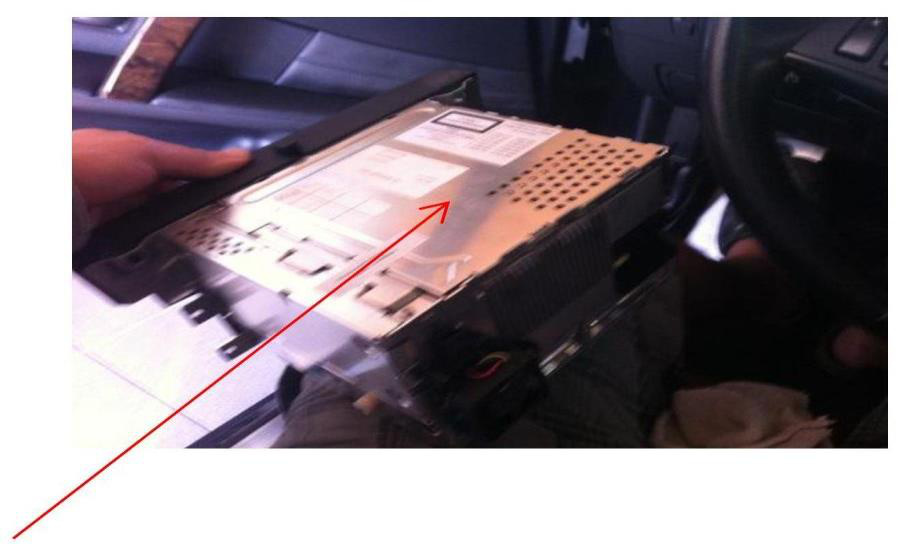

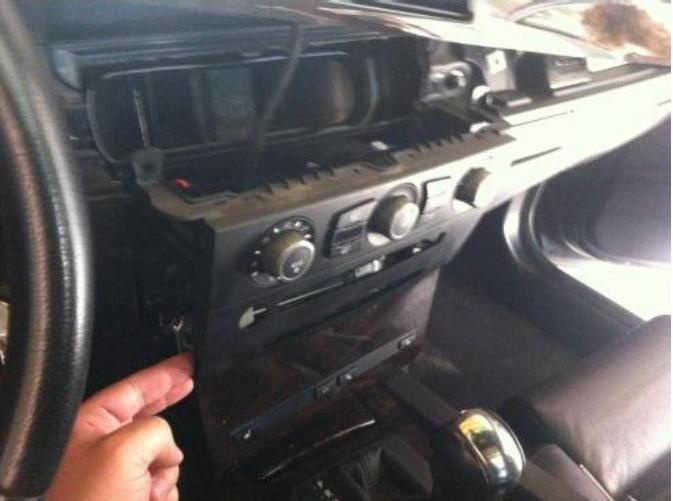

Une fois les façades retirées, le module CCC est accessible. Il est généralement maintenu par quatre vis situées sur les côtés de la façade.



Ne pliez pas fortement le câble de fibre optique et ne tirez jamais directement sur le fil. Manipulez uniquement le connecteur et protégez son extrémité contre la poussière.

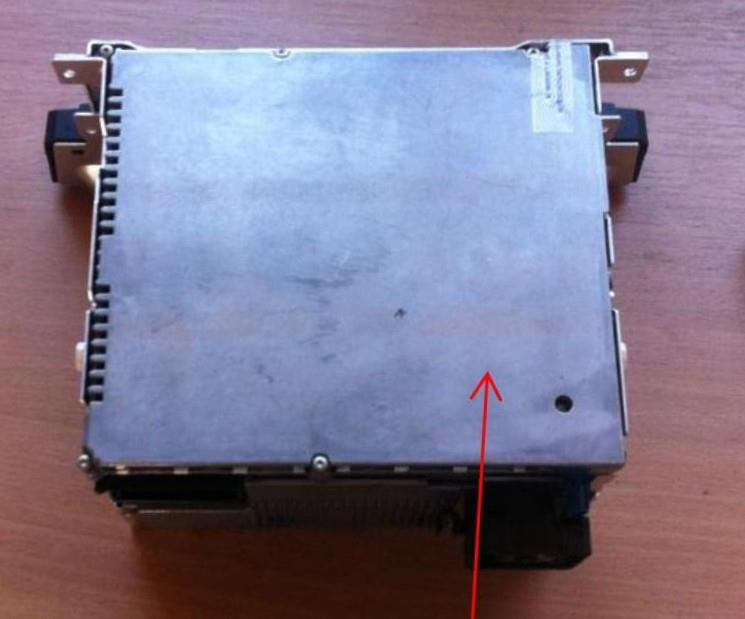

Posez le module CCC sur une surface propre, stable et non conductrice. Avant de retirer les cartes électroniques, prenez plusieurs photos afin de mémoriser la position des nappes, des vis et des connecteurs.

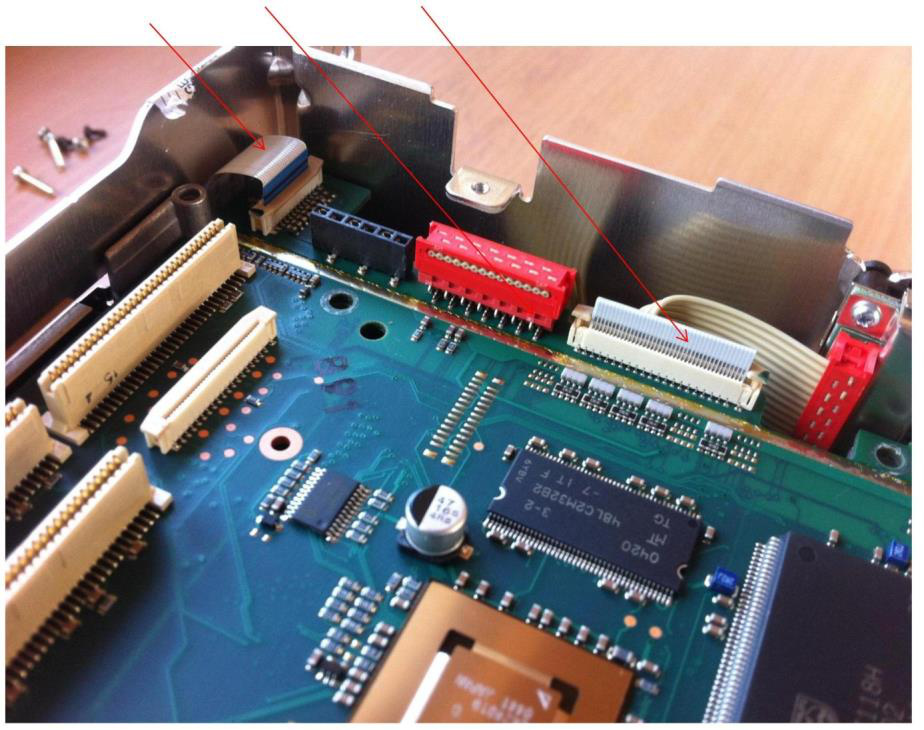

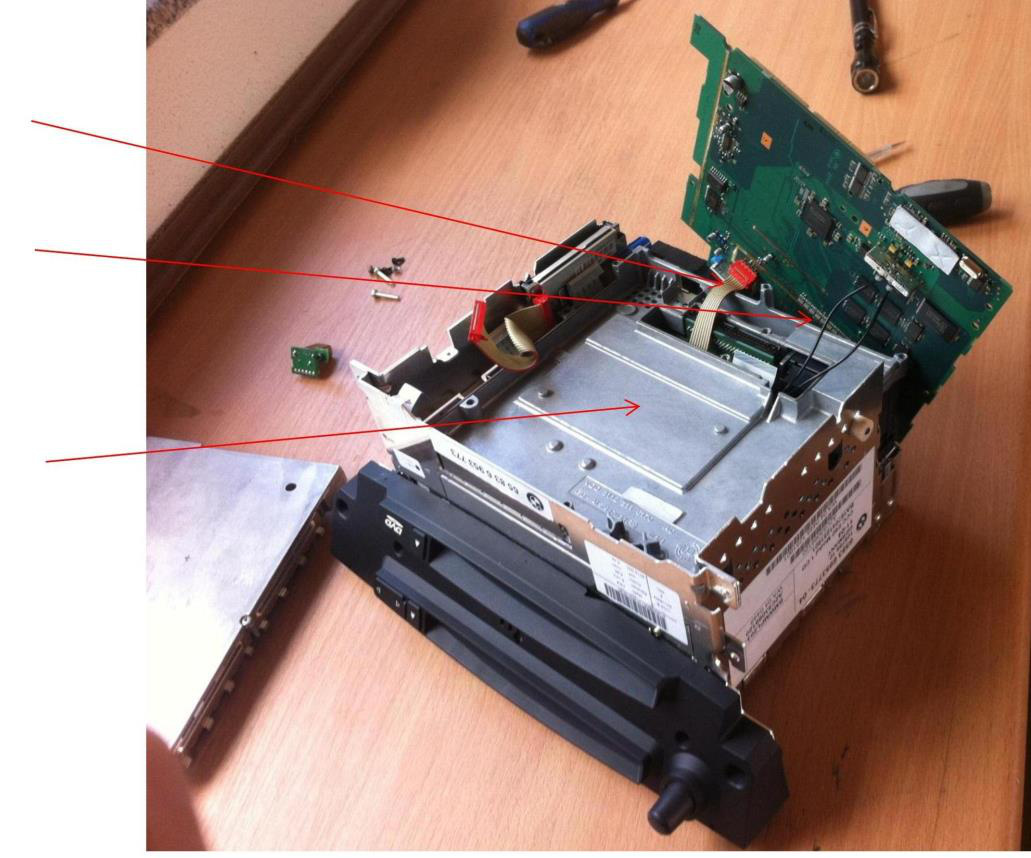

La carte électronique principale doit être retirée avec beaucoup de précaution. Plusieurs connecteurs latéraux, nappes et prises optiques la relient au reste du boîtier.


Ne tirez jamais directement sur une nappe, un fil ou une prise. Les connecteurs possèdent généralement un système de verrouillage qu’il faut ouvrir avant le démontage.

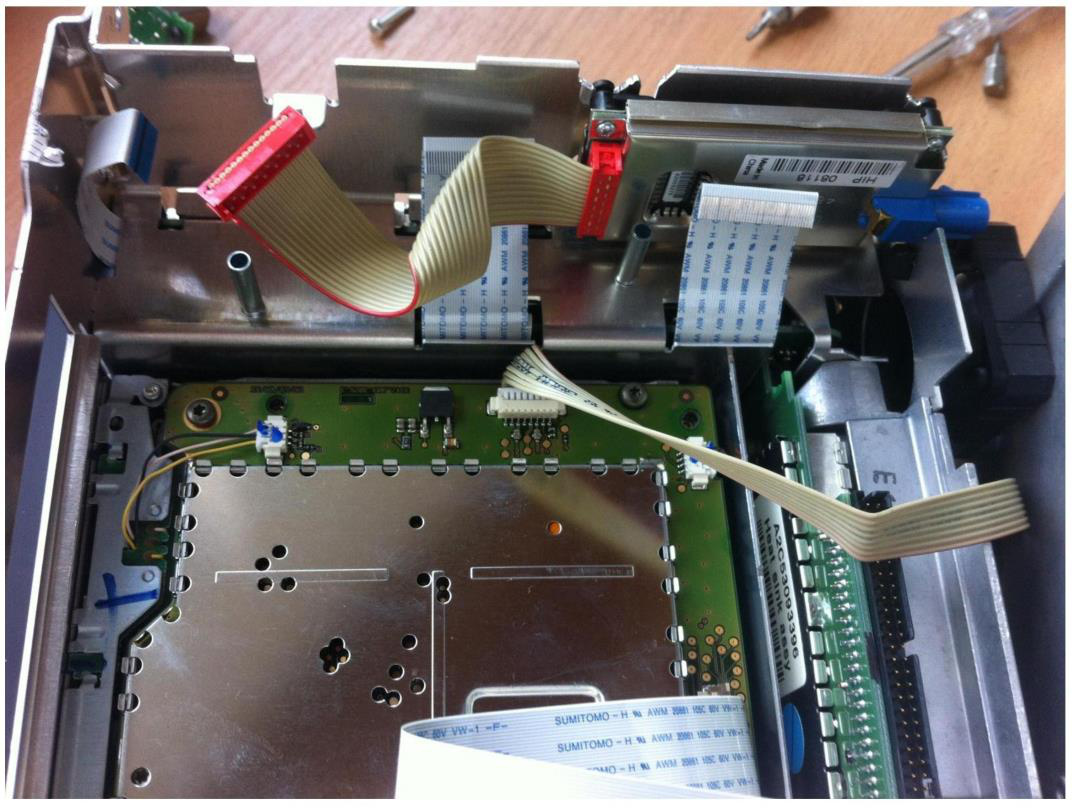

Après avoir débranché la carte électronique principale, vous pouvez accéder à la plaque en aluminium située à l’intérieur du module BMW CCC.
Manipulez cette partie avec précaution. Vérifiez qu’aucune nappe, aucun câble et aucun connecteur ne reste attaché avant de déplacer la plaque.

Prenez une photo de chaque connecteur avant de le débrancher. Cela permet de retrouver facilement son emplacement et son orientation pendant le remontage.

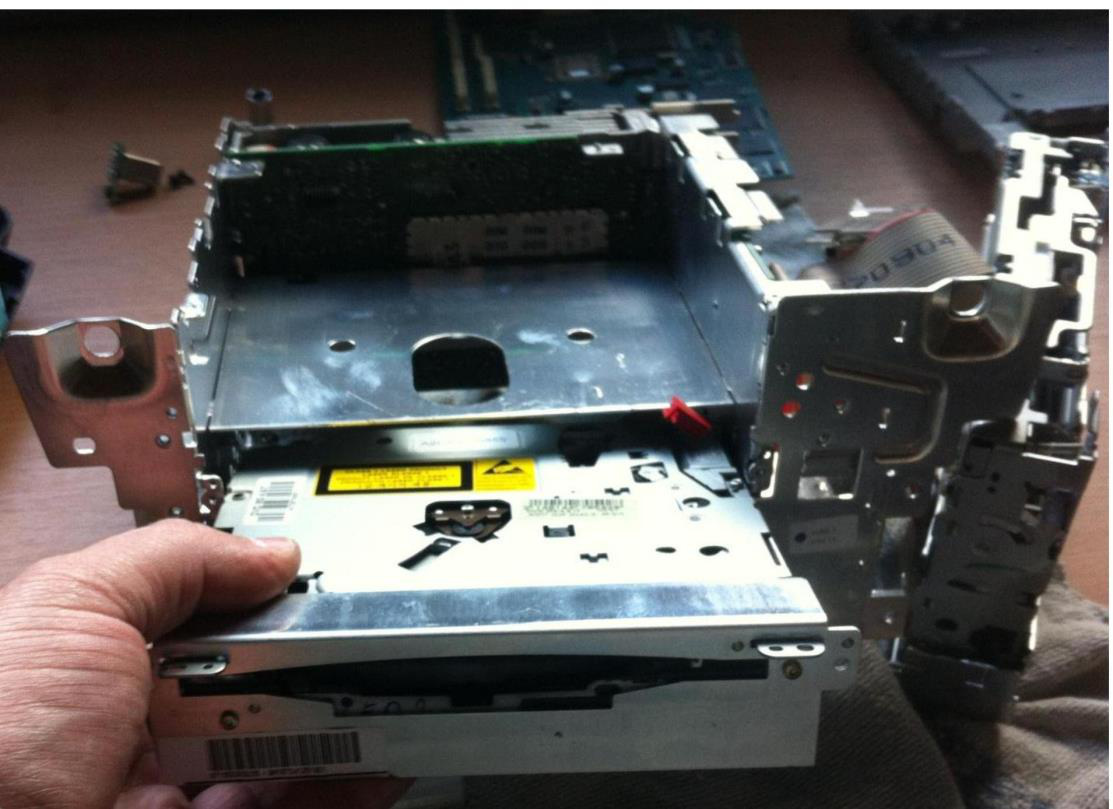

Le module CCC contient un ou plusieurs lecteurs de disques optiques. Leur retrait est nécessaire pour accéder aux cartes électroniques placées dans la partie inférieure du boîtier.

Ne retournez pas brutalement le lecteur. Une nappe ou un connecteur peut encore être fixé dessous. Soulevez-le progressivement afin de vérifier les branchements.

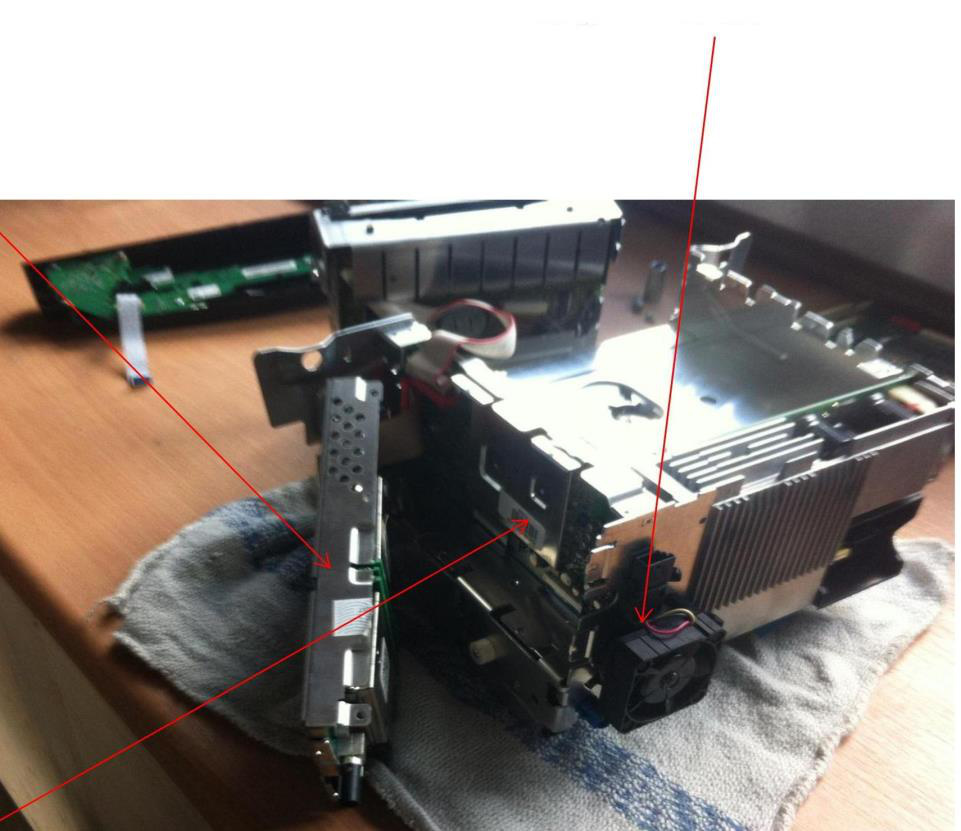

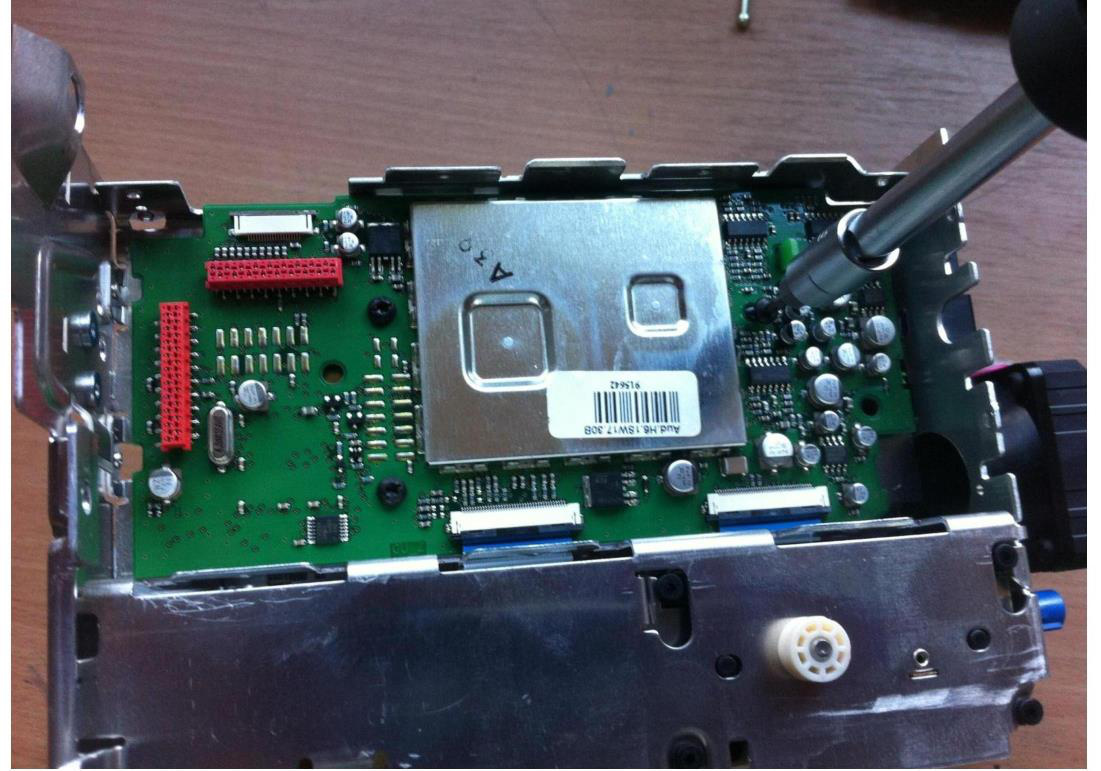

Une fois le lecteur retiré, vous pouvez accéder au panneau métallique supportant le ventilateur du module CCC.
Le ventilateur assure le refroidissement des composants électroniques. Profitez du démontage pour vérifier qu’il n’est pas bloqué par de la poussière.


Nettoyez délicatement la poussière avec un pinceau souple ou de l’air sec. Le ventilateur doit pouvoir tourner librement, sans bruit anormal et sans point dur.

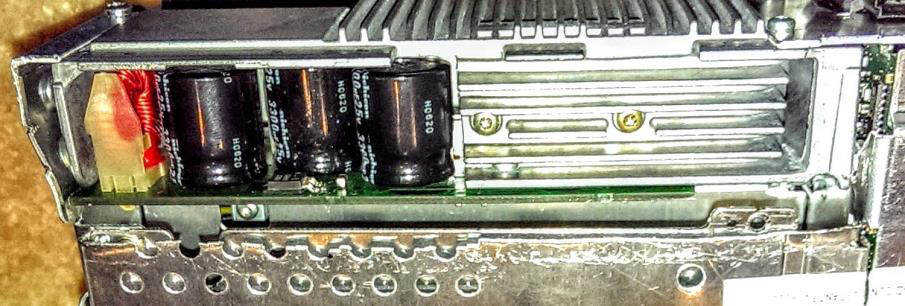

La carte d’alimentation se trouve dans la partie inférieure du boîtier. Elle est associée à un radiateur métallique chargé d’évacuer la chaleur produite pendant le fonctionnement du module CCC.

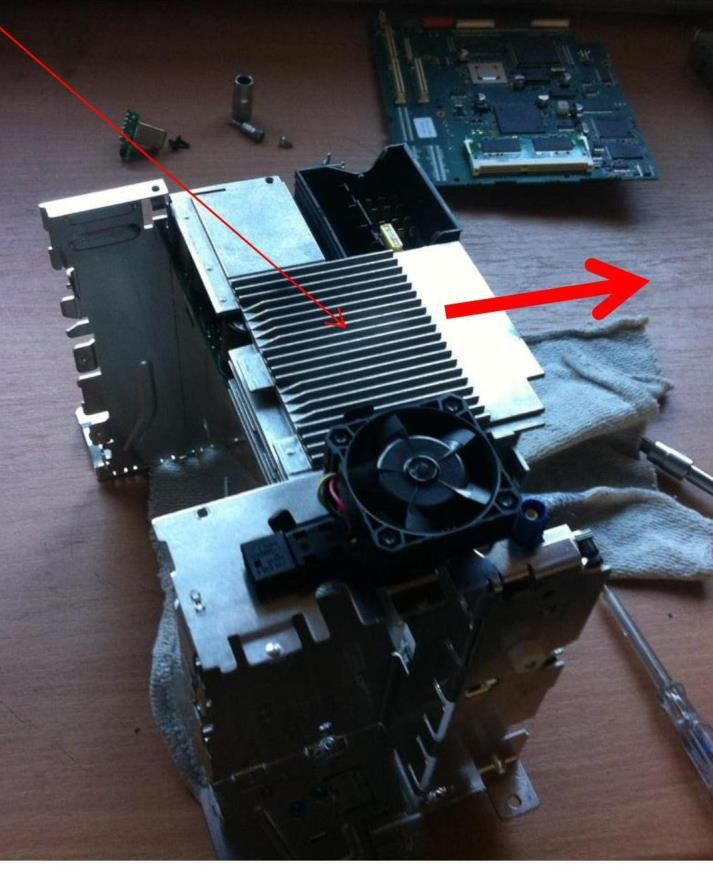

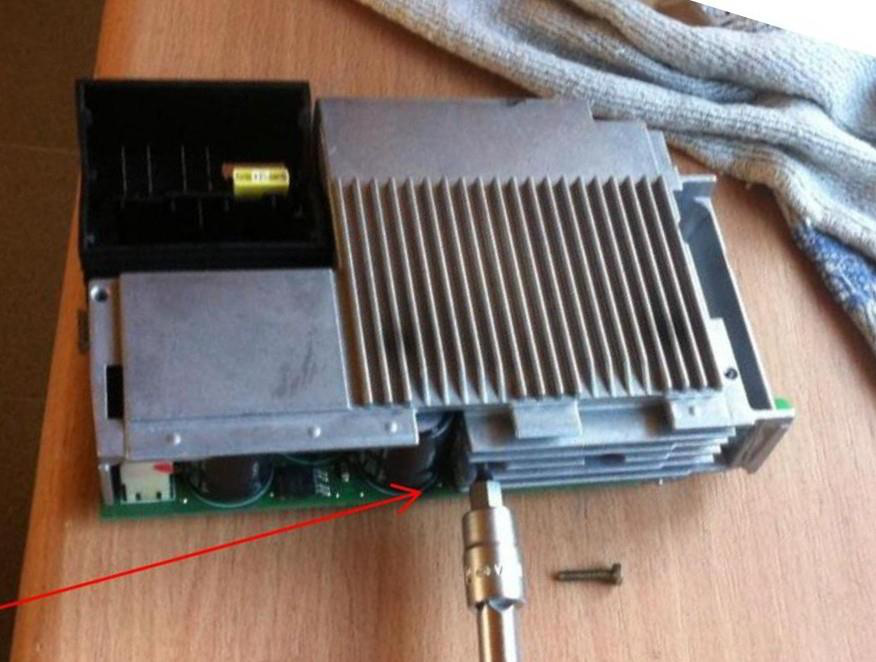

Le radiateur recouvre une partie de la carte d’alimentation. Il doit être retiré pour accéder aux condensateurs à remplacer.
Selon la position des éléments internes, il peut être nécessaire d’écarter très légèrement la plaque supportant le ventilateur afin de laisser passer le radiateur vers la droite.


Si le radiateur ne sort pas facilement, vérifiez les vis et les points de fixation. Une pression excessive pourrait fissurer la carte électronique ou endommager les soudures.
Après le retrait de la carte d’alimentation et du radiateur, les condensateurs électrolytiques défectueux deviennent accessibles. La prochaine partie explique leur repérage, leur polarité, leur remplacement et le remontage complet du boîtier.

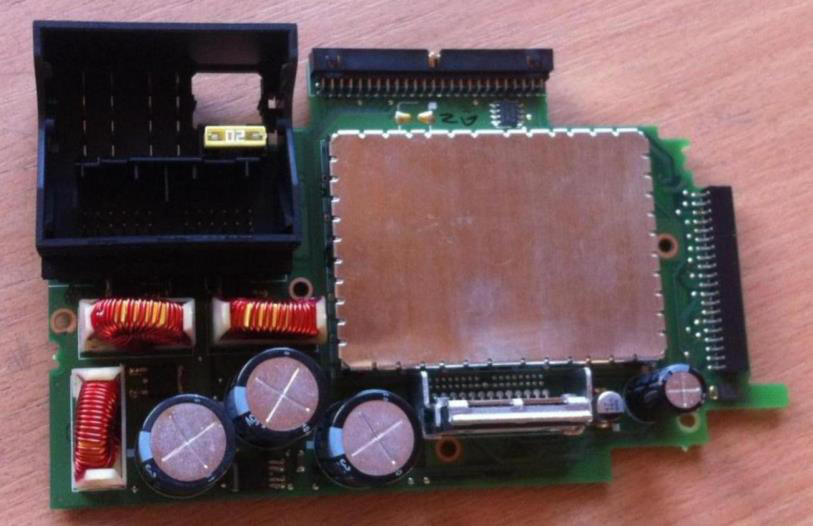

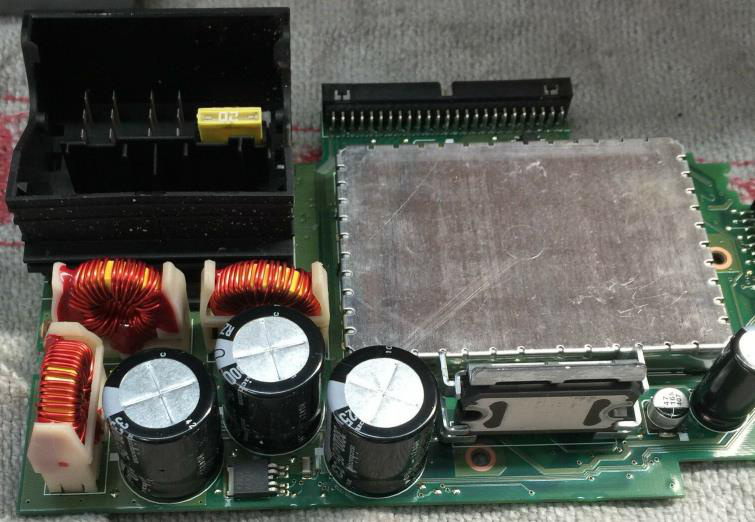

Une fois le radiateur retiré, les condensateurs électrolytiques de la carte d’alimentation sont accessibles. Ce sont ces composants qui peuvent provoquer les redémarrages en boucle, l’écran noir ou le blocage du système iDrive.
Avant de dessouder quoi que ce soit, vérifiez soigneusement leur emplacement, leur valeur et surtout leur sens de montage.

Prenez une photo nette de la carte avant de retirer les anciens condensateurs. Cette photo permettra de vérifier leur position et leur polarité pendant le remontage.

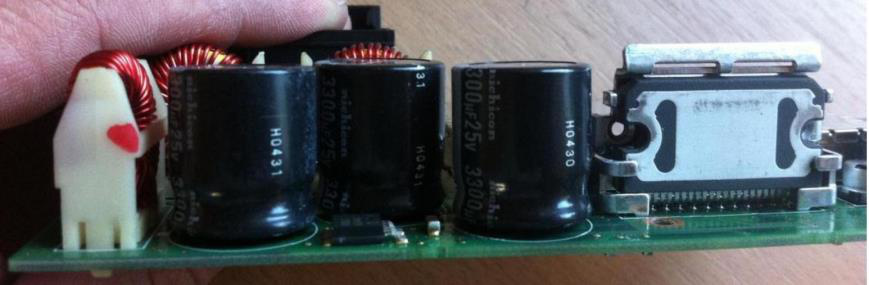

Les condensateurs électrolytiques sont polarisés. Ils possèdent une borne positive et une borne négative. Une inversion de polarité peut empêcher le fonctionnement du module et endommager la carte électronique.
Sur le condensateur, la borne négative est généralement repérée par une bande verticale comportant plusieurs symboles « − ». La patte positive est habituellement la plus longue lorsque le composant est neuf.
Sur la carte électronique, le marquage peut varier. Vérifiez toujours l’orientation des anciens condensateurs avant leur retrait.

Ne vous fiez pas uniquement à la longueur des pattes. Avant de souder, contrôlez la bande négative présente sur le condensateur ainsi que le marquage de la carte électronique.
Utilisez un fer à souder adapté aux circuits électroniques. Une température excessive ou un contact trop long peut décoller les pistes de cuivre de la carte d’alimentation.
Ajoutez une petite quantité d’étain neuf sur l’ancienne soudure. Cela peut faciliter la transmission de chaleur et rendre le dessoudage plus propre.
Une fois les anciens composants retirés, insérez les nouveaux condensateurs en respectant précisément leur valeur et leur polarité.

Avant de remettre le radiateur, inspectez attentivement la carte d’alimentation. Cette vérification évite de devoir démonter une seconde fois le module CCC.
Avant de remettre le module sous tension, vous pouvez vérifier l’absence de court-circuit évident entre les bornes d’alimentation. Cette mesure ne remplace pas une vérification électronique complète.

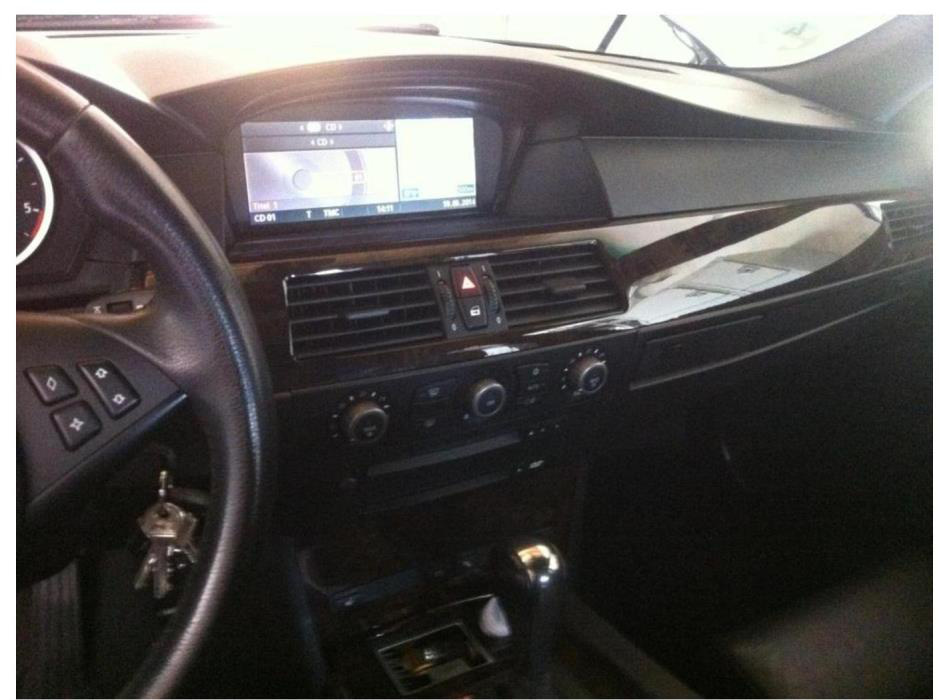

Le remontage s’effectue dans l’ordre inverse du démontage. Travaillez sans précipitation et vérifiez chaque branchement avant de remettre le couvercle.

Vérifiez que toutes les nappes sont parfaitement enfoncées et verrouillées. Une nappe mal branchée peut provoquer l’absence de son, un lecteur inutilisable ou un écran qui reste noir.

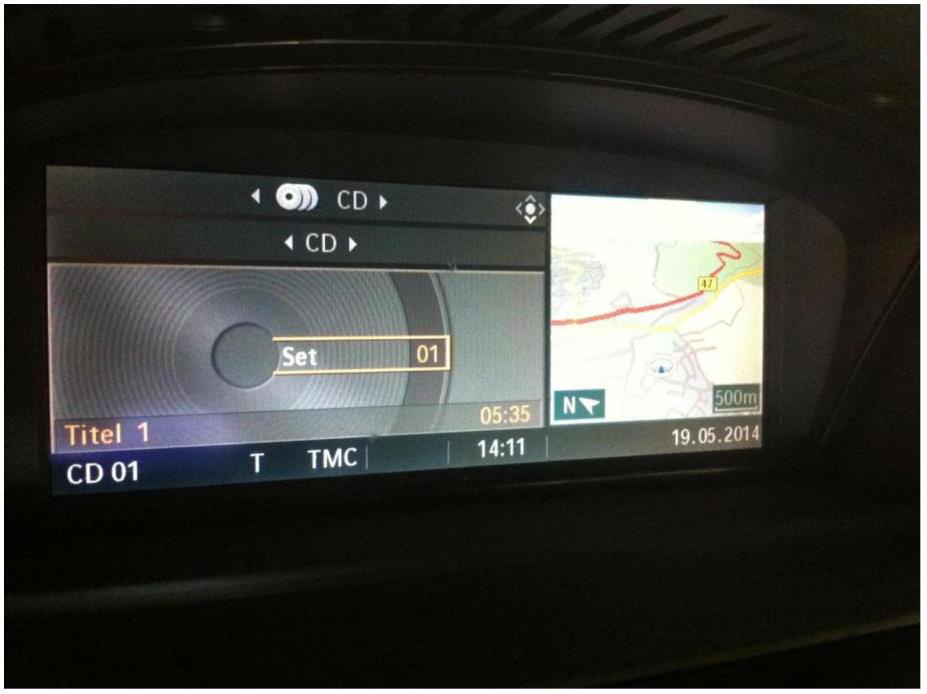

Après le rebranchement de la batterie, mettez le contact et attendez le démarrage complet du système. Le premier démarrage peut prendre un peu plus de temps que d’habitude.
Laissez le système fonctionner pendant plusieurs minutes afin de vérifier sa stabilité. Éteignez ensuite le véhicule, attendez quelques minutes puis effectuez un second démarrage.
Les condensateurs ne sont pas responsables de toutes les pannes de module CCC. Un défaut peut également provenir du lecteur, de la carte principale, de l’alimentation, de la mémoire interne, du ventilateur ou du réseau de fibre optique MOST.
Le système CCC équipe principalement des BMW produites au milieu des années 2000. Il comprend généralement un écran central, une commande iDrive et un boîtier autoradio GPS comportant des lecteurs en façade.
Le redémarrage en boucle peut être provoqué par une alimentation instable, des condensateurs vieillissants, une surchauffe, une panne de lecteur ou un défaut de la carte électronique principale.
Le remplacement des condensateurs sur le module d’origine ne nécessite normalement pas de recodage. Le boîtier reste associé au même véhicule et conserve sa configuration.
Il est préférable d’utiliser des condensateurs prévus pour 105 °C. Le module CCC chauffe pendant son fonctionnement et des composants supportant une température plus élevée sont mieux adaptés.
Non. Le remplacement des condensateurs peut résoudre certaines pannes d’alimentation et de redémarrage, mais il ne répare pas un processeur endommagé, une mémoire défectueuse, un lecteur hors service ou une panne du réseau optique.
